振動輸送機依托機械振動原理完成物料輸送作業，憑借穩定可靠的性能，通過激振器產生規律振動，帶動料槽做往復運動，使槽內粉狀、顆粒狀及小塊狀松散物料持續滑行、拋移，從而實現定向連續輸送。它可適配水平、微傾斜輸送工況，適配性極強，相較于傳統輸送設備，振動輸送機結構簡潔、運行噪音低、密封性能優異，能有效抑制粉塵外泄，且作業過程中物料破損率低，可適配高溫、腐蝕等惡劣工況。
振動輸送機適用于輸送谷物類物料，如小麥、稻米、大豆、玉米及各種谷物蔬菜種子等顆粒狀谷物類物料。不適用于粉狀物料及粘性物料及礦石等非谷物類物料以及有腐蝕性的物料。

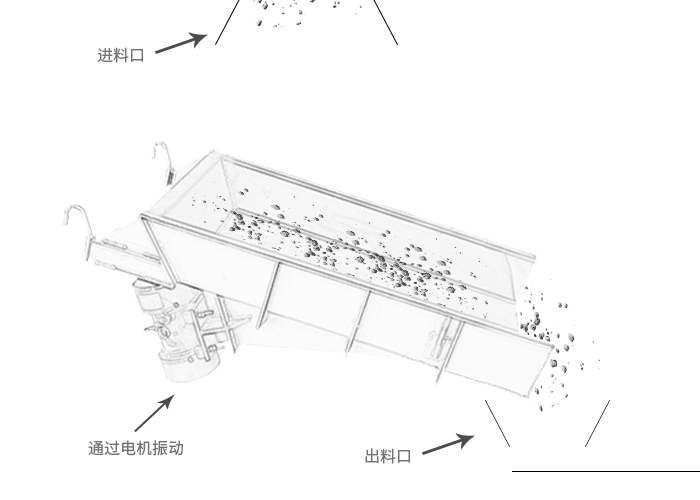

振動輸送機利用振動原理，由動力帶動一只偏心軸，由偏心軸帶動拉桿，借助彈簧的彈性力，使槽體內的谷物顆粒產生一定的振幅和振動頻率，從而使谷物形成由原來的位置產生向上向前拋擲的作用，使谷物顆粒接連不斷地向前跳躍，從而達到輸送的目的。

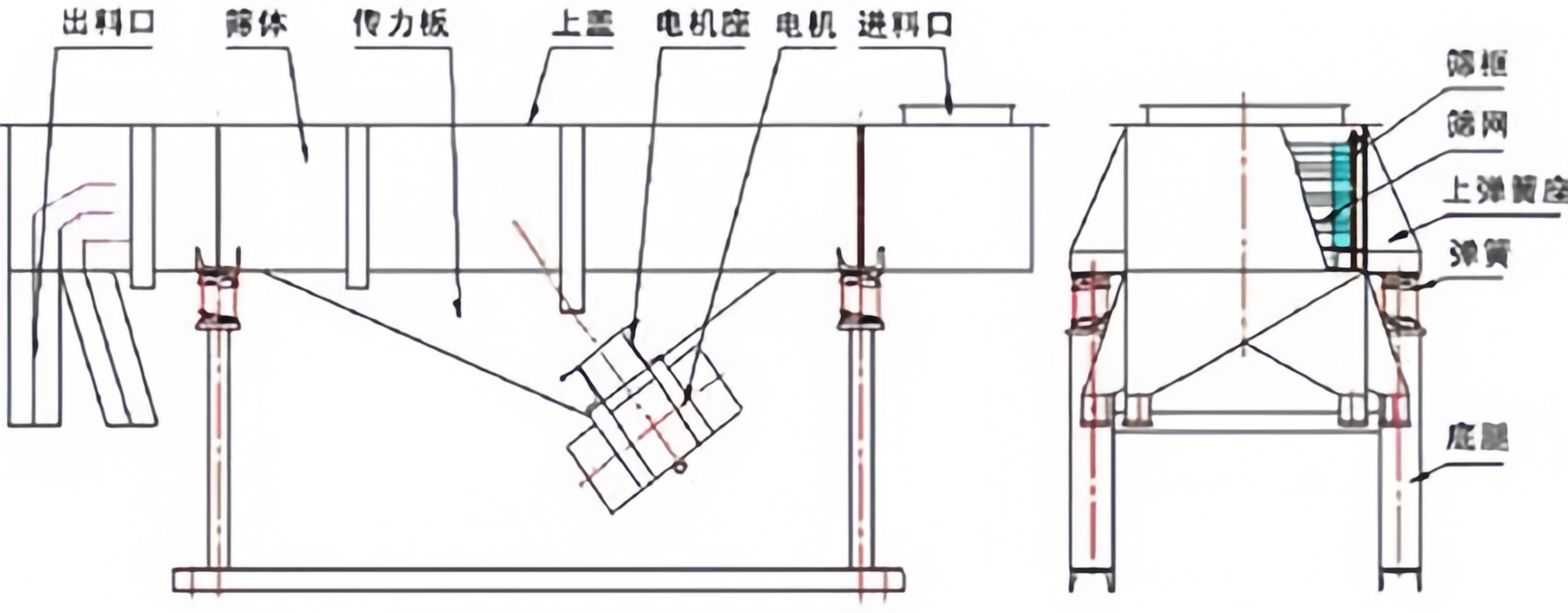

振動輸送機主要由機座、支架、電機、大小帶輪、三角帶、護罩、軸承座、軸承、偏心軸、拉桿座、拉桿、彈簧、彈簧座板、振動板、振動連接板、槽體、出料口、蓋板等件組成。
| 型號 |
輸送能力 (t/h) |
輸送距離 （m） |
輸送顆粒 （mm） |
雙振幅 （mm） |
頻率 (Next / min) |
功率 （kw） |
電流 （A） |
基礎垂直動載荷 （N） |
重量 （kg） |
|
| ZPS-3 | Ⅰ | 11 | 3 | 30 | 4-6 | 1450 | 0.75×2 | 1.84×2 | 1570 | 308 |
| Ⅱ | 17 | 60 | 2140 | 420 | ||||||
| Ⅲ | 25 | 100 | 2300 | 450 | ||||||
| ZPS-4 | Ⅰ | 11 | 4 | 30 | 4-6 | 1450 | 0.75×2 | 1.84×2 | 2650 | 520 |
| Ⅱ | 17 | 60 | 2960 | 580 | ||||||
| Ⅲ | 25 | 100 | 3160 | 620 | ||||||
| ZPS-5 | Ⅰ | 9 | 5 | 30 | 4-6 | 1450 | 1.5×2 | 3.84×2 | 3320 | 650 |
| Ⅱ | 15 | 60 | 3520 | 690 | ||||||
| Ⅲ | 23 | 100 | 3670 | 720 | ||||||
| ZPS-6 | Ⅰ | 9 | 6 | 30 | 5-7 | 960 | 2×2 | 4.1×2 | 4030 | 790 |
| Ⅱ | 13 | 60 | 4390 | 860 | ||||||
| Ⅲ | 23 | 100 | 5610 | 1100 | ||||||
| ZPS-7 | Ⅰ | 9 | 7 | 30 | 5-7 | 960 | 2×2 | 4.1×2 | 6120 | 1200 |
| Ⅱ | 13 | 60 | 6890 | 1350 | ||||||
| Ⅲ | 20 | 100 | 7190 | 1410 | ||||||
| ZPS-8 | Ⅰ | 7 | 8 | 30 | 5-7 | 960 | 2.5×2 | 5.75×2 | 8160 | 1600 |
| Ⅱ | 12 | 60 | 8780 | 1720 | ||||||
| Ⅲ | 8 | 100 | 9340 | 1850 | ||||||
| ZPS-9 | Ⅰ | 5 | 9 | 30 | 6-8 | 960 | 3.7×2 | 7.4×2 | 10710 | 2100 |
| Ⅱ | 10 | 60 | 11480 | 2250 | ||||||
| Ⅲ | 15 | 100 | 12250 | 2400 | ||||||
| ZPS-10 | Ⅰ | 5 | 10 | 30 | 6-8 | 960 | 3.7×2 | 7.4×2 | 12760 | 2500 |
| Ⅱ | 10 | 60 | 13520 | 2650 | ||||||
| Ⅲ | 15 | 100 | 14290 | 2800 | ||||||
| ZPS-12 | Ⅰ | 4 | 12 | 30 | 6-8 | 960 | 3.7×2 | 7.4×2 | 13830 | 2800 |
| Ⅱ | 8 | 60 | 14800 | 2900 | ||||||
| Ⅲ | 12 | 100 | 15870 | 3110 | ||||||
Q=3600ψFυγ（T/h）
式中：ψ=物料充滿系數
F=承載構件即料槽的截面積（m2）
υ=物料輸送速度（m/s）
γ=物料容重（T/m3）
軸 承：211 2個/臺
1208 2個/臺
三角帶：A型帶，長約1320mm， 3條/臺
振動輸送機在我公司出廠前已進行全部組裝，并進行5小時空載試驗。由技術部和質檢部聯合驗收，確認合格后，拆開運往用戶所在地。
到達用戶所在地需要重新大件組裝。將機架或支架與地基基礎固定牢固后，先用手搬動傳動三角帶或皮帶輪，即進行手動空車試驗，確認運轉靈活，無異常聲音后方可啟動電動機，進行0.5-1小時的空載試驗，然后停車，檢查螺栓螺母等聯接處有無松動，之后方可投入生產運行。
經常對振動輸送機進行維護和保養，可提高使用壽命，降底故障率。
由于振動輸送機是振動輸送，因振動可能導致聯接件的松動，盡管安裝時加了彈性墊圈，為避免松動，操作人員應經常檢查，如發現松動應及時緊固。
運轉部件，如軸承座及拉桿軸承座，外部設有黃油嘴，每班應注入鈣基或鋰基潤滑脂，保證潤滑，使運轉部件正常工作。3、操作人員在工作中一旦發現異常，應及時停機檢查，排除故障。
經常檢查軸承是否損壞，發現損壞應及時更換新的同型號軸承。
大小V帶輪傳動處設有安全防護罩，檢修后應及時安裝上防護罩，以防發生危險。
拉桿振動結構處，由于工作時發生往復擺動運動，工作人員在工作期間身體遠離此處，切勿用手去觸摸，以免發生人身事故
