產品介紹

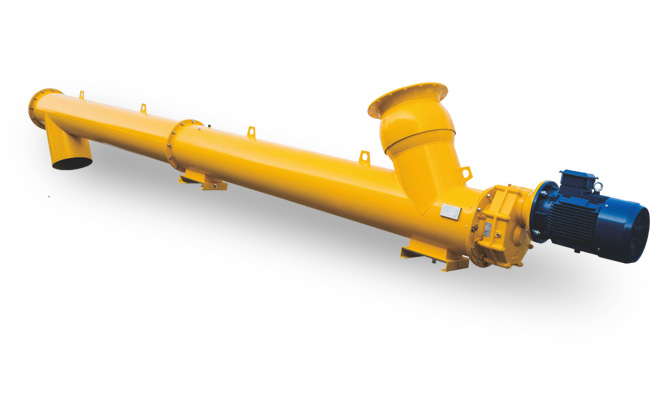

混凝土螺旋輸送機是一種專門用于輸送混凝土的設備，它利用螺旋結構將混凝土從進料口輸送到出料口，用于在混凝土施工過程中的攪拌站、混凝土攪拌車和混凝土泵等設備之間進行連續輸送。外管由碳鋼制成，整體剛性好，并具有適當?shù)谋砻嫣幚砗头勰┩繉樱蛇x萬向球接，使安裝調節轉向方便，能水平或傾斜式輸送，組合靈活，可配套多種設備使用。

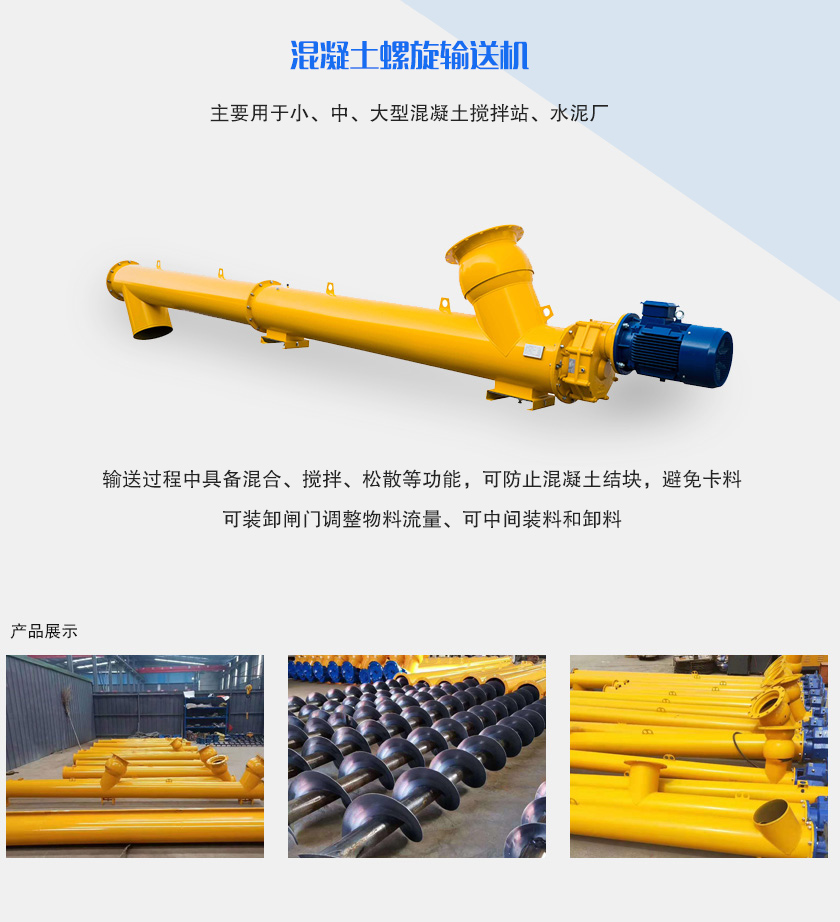

混凝土螺旋輸送機介紹

行業應用

混凝土螺旋輸送機廣泛應用于各類混凝土施工工程中，包括以下幾個主要方面：

混凝土攪拌站：常用于混凝土攪拌站，將新鮮的混凝土從攪拌機輸送到混凝土卸料口或混凝土運輸車上，以供施工現場使用。它可以實現連續的混凝土輸送，提高攪拌站的生產效率。

混凝土泵車：可以與混凝土泵車配合使用。在混凝土泵車的卸料口處設置螺旋輸送機，將混凝土從泵車輸送到施工現場的目標位置，實現長距離、高層或遠距離的混凝土輸送。

建筑施工：在建筑施工過程中，混凝土螺旋輸送機可以用于輸送混凝土到樓板、墻體、柱子等各個施工位置。它可以適應不同的施工要求和高度，并能夠在狹窄或復雜的施工空間中靈活操作。

水利工程：可用于輸送混凝土到堤壩、水閘、渠道、水泥管等建筑物中，確保工程的質量和穩定性。

隧道和地鐵工程：可以輸送混凝土到隧道襯砌、地鐵站臺、通風井等位置，滿足工程的混凝土供應需求。

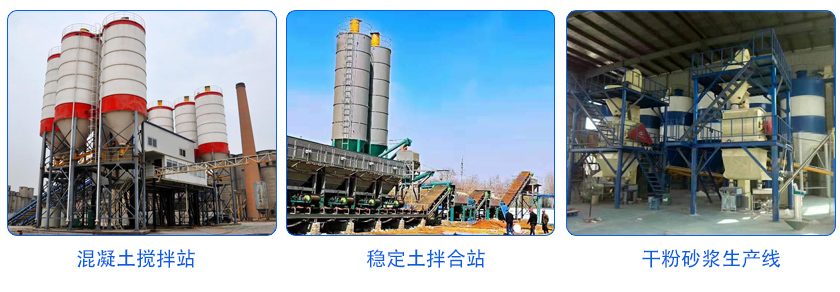

混凝土螺旋輸送機應用場合

混凝土螺旋輸送機視頻

輸送混凝土

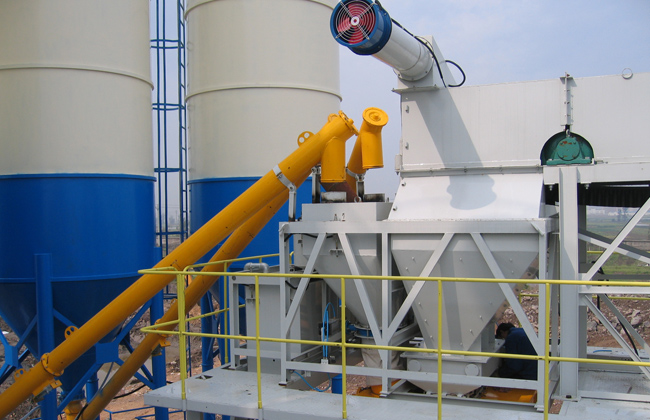

攪拌站用混凝土螺旋輸送機

特點優勢

混泥土螺旋輸送機其獨特的設計和功能特點使其成為混凝土輸送過程中的重要工具。混泥土螺旋輸送機不僅可以實現高速的混凝土輸送，還具有多種功能，如攪拌、混合、加熱和冷卻等，為建筑施工提供了便利和效率。同時，其防滲水、可逆向輸送、流量調節等特點，使其適用于各種復雜的工程環境和作業需求。

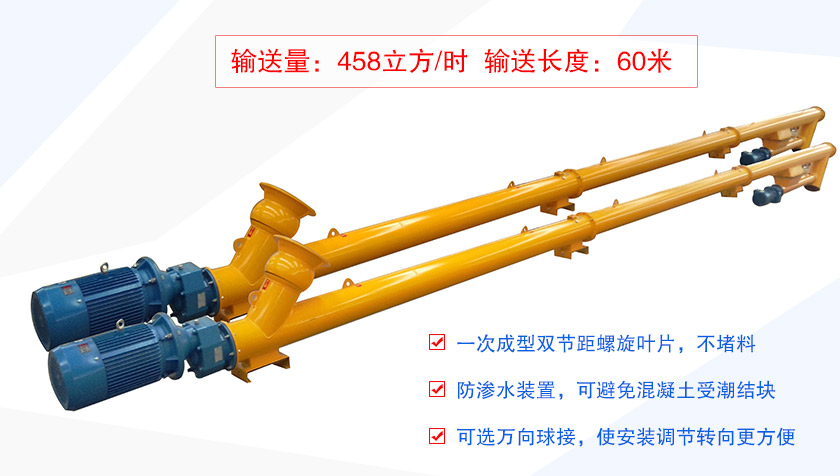

特點優勢

1、每小時輸送量可達458立方，輸送長度可達60米；采用多級串聯式安裝，輸送距離更長。

2、采用雙節距螺旋葉片，降低混凝土輸送時的壓縮程度，不易堵料。

3、輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業，避免混凝土在輸送過程中結塊。

4、設置有防滲水裝置，可避免受潮結塊，雨天也可正常作業。

5、中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。

6、可通過裝卸閘門可調節物料流量，操作簡便。

7、采用萬向球節，安裝、調整、轉向方便。

8、優良的密封性能，在粉塵較多，對環境要求較高的情況下具有優勢，避免運輸過程中出現揚塵現象。

工作原理

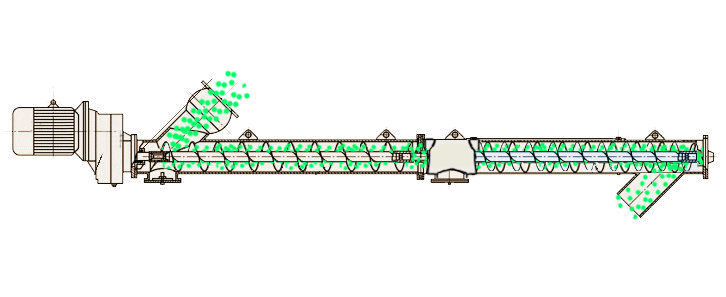

混凝土螺旋輸送機工作原理

當混凝土被裝入輸送機的進料口時，螺旋葉片開始旋轉，將混凝土從進料口向出料口推進。由于螺旋葉片的旋轉，混凝土在管道內形成了一個連續的螺旋流動，沿著輸送機的長度逐漸向前推進。在推進過程中，混凝土受到螺旋葉片的攪拌和推動作用，使其保持均勻性和流動性。最終，混凝土從出料口排出，可以直接用于施工或進一步處理。

技術參數

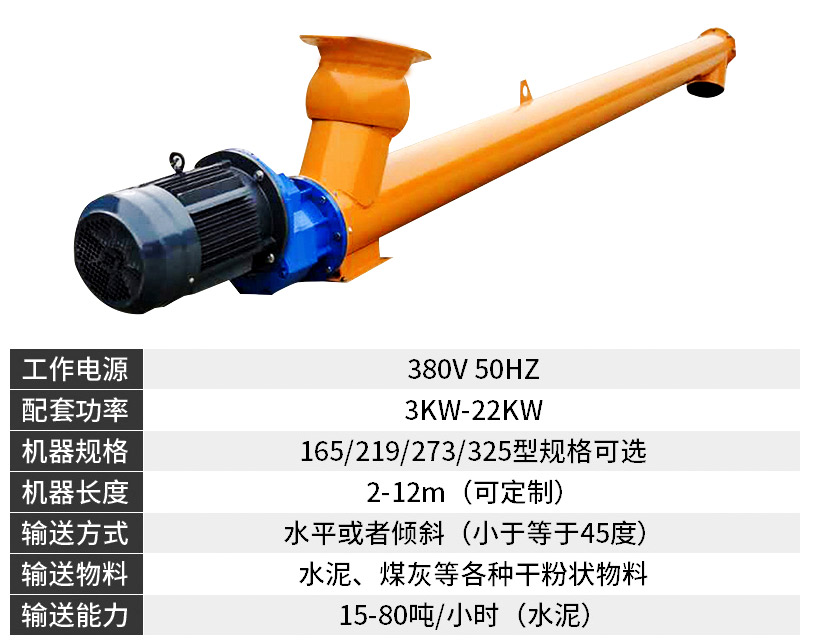

混凝土螺旋輸送機型號

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

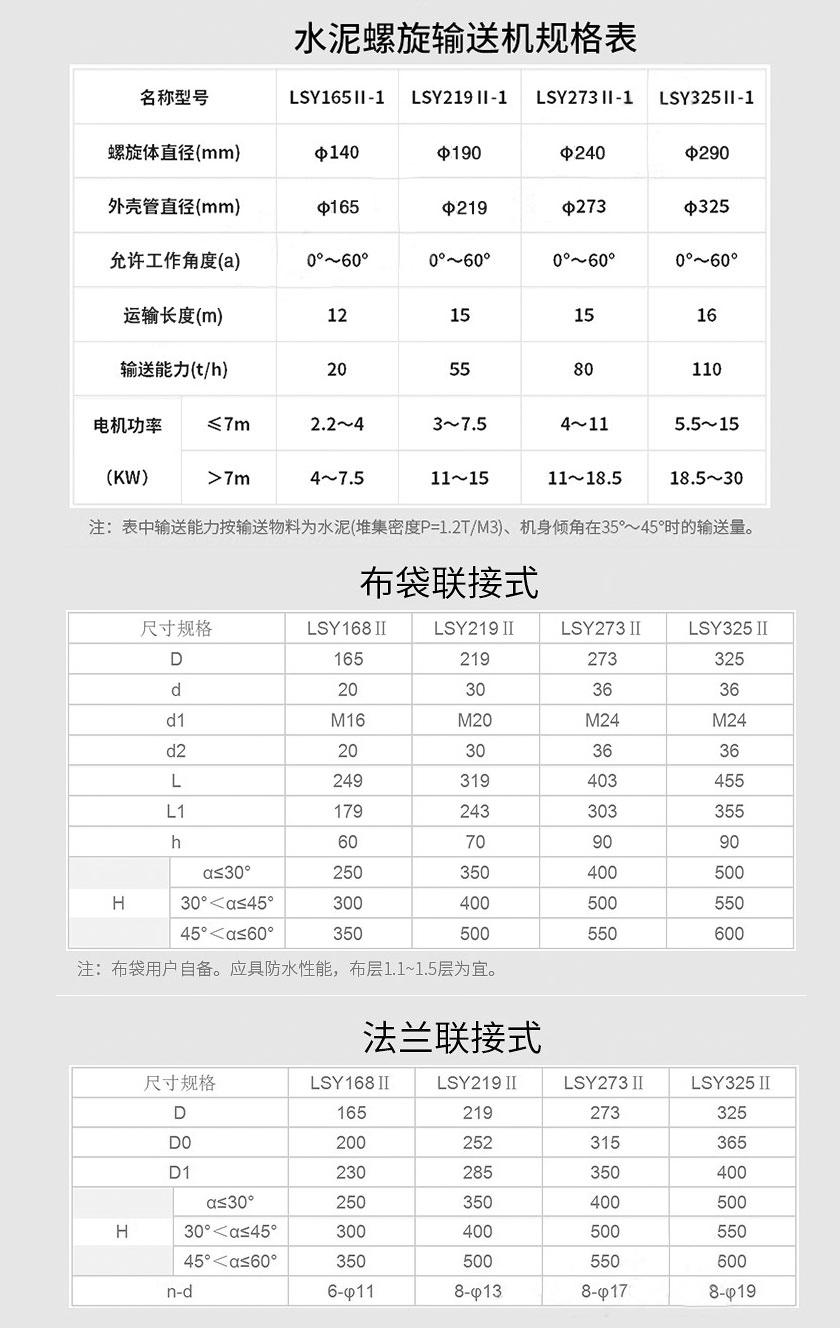

安裝方法

細節展示

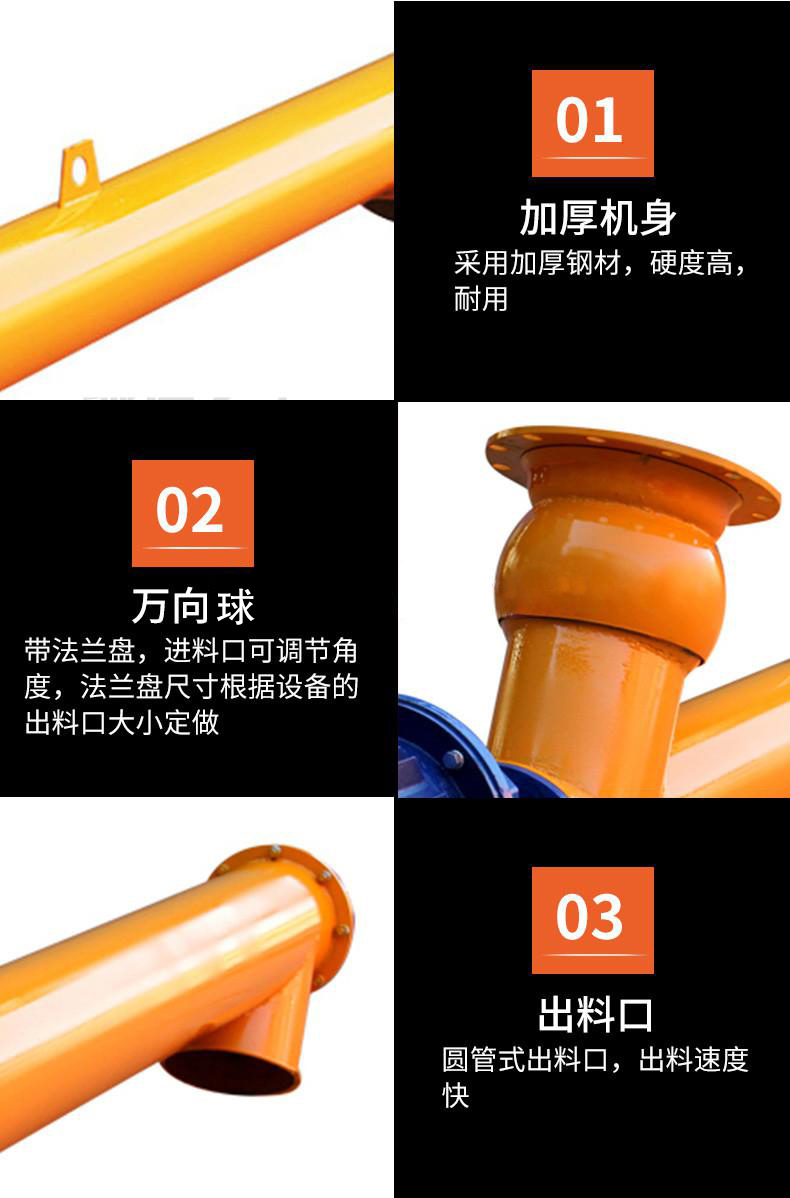

內部結構

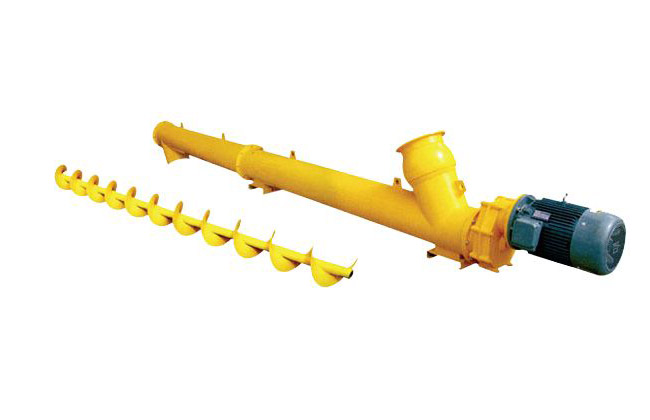

混凝土螺旋輸送機主要由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

驅動裝置：由電機與減速器組成。

專用減速器：設有止退結構，完全可以適用于大傾角的推力輸送。

螺旋葉片：變螺距設計，轉速快。

現場案例

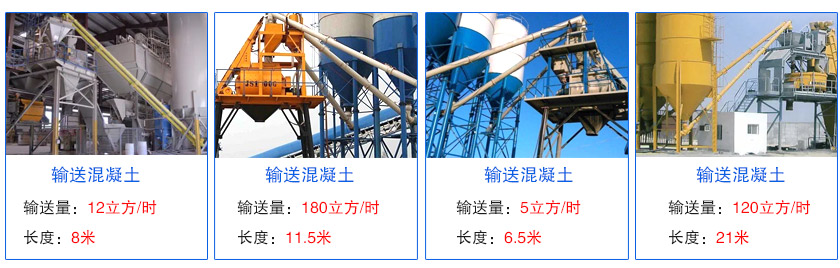

混凝土攪拌站案例

混泥土螺旋輸送機在不同現場案例中展現出了其靈活應用和高效輸送能力。從小型建筑工地每小時輸送12立方米、長度8米，到大型建筑工地每小時輸送180立方米、長度11.5米；再到小型裝配廠每小時輸送5立方米、長度6.5米，以及大型基礎施工工地每小時輸送120立方米、長度21米。這些案例突顯了混泥土螺旋輸送機在不同場景下的適用性，滿足了各類工程對混凝土高效輸送的需求，提升了施工效率和生產效益。

混凝土螺旋輸送機安裝

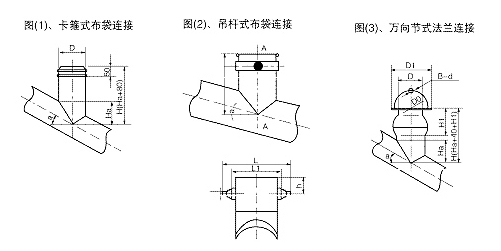

安裝實例圖

布袋聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

法蘭聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

萬向球聯接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

在混凝土螺旋輸送機的安裝過程中，選擇合適的連接方式至關重要。常見的連接方式包括卡箍式布袋連接、吊桿式布袋連接以及萬向節式法蘭連接。這些連接方式各具特點，適用于不同規模和要求的安裝場景。讓我們深入探討這些連接方式的特點和適用場景，以便在實際安裝中做出明智的選擇。

1.卡箍式布袋連接：這種連接方式通過卡箍將輸送機與布袋連接起來，簡單易行，適用于一些小型的輸送機安裝場景。卡箍式連接能夠快速固定，確保輸送機與布袋之間的連接牢固可靠。

2.吊桿式布袋連接：使用吊桿將輸送機與布袋連接起來，通過吊桿的支撐來保持連接穩定。這種連接方式適用于一些需要更大支撐力和穩定性的場景，確保輸送機在運行過程中不會出現晃動或脫落。

3.萬向節式法蘭連接：采用萬向節法蘭連接的方式可以提供更大的靈活性和可調節性，適用于一些需要在安裝過程中進行調整的場景。萬向節法蘭連接可以使輸送機在不同角度下連接布袋，確保連接緊密且具有一定的靈活性。

混凝土螺旋輸送機廠家

大漢混凝土螺旋輸送機是一款集輸送、混合、攪拌、松散、加熱和冷卻功能于一體的先進設備，具有防止結塊、不卡料、多點進料、卸料等特點。這款設備廣泛應用于混凝土攪拌站、穩定土拌合站、水泥廠等領域，在滿足高效輸送需求的同時，確?；炷临|(zhì)量和生產效率。其輸送量高達458立方米/小時，輸送長度可達60米，價格從5000元到43000元不等，該設備支持15°至90°范圍內的選擇角度，如果您有其他角度我需求我們也支持定做，大漢螺旋輸送設備，您的不二選擇！

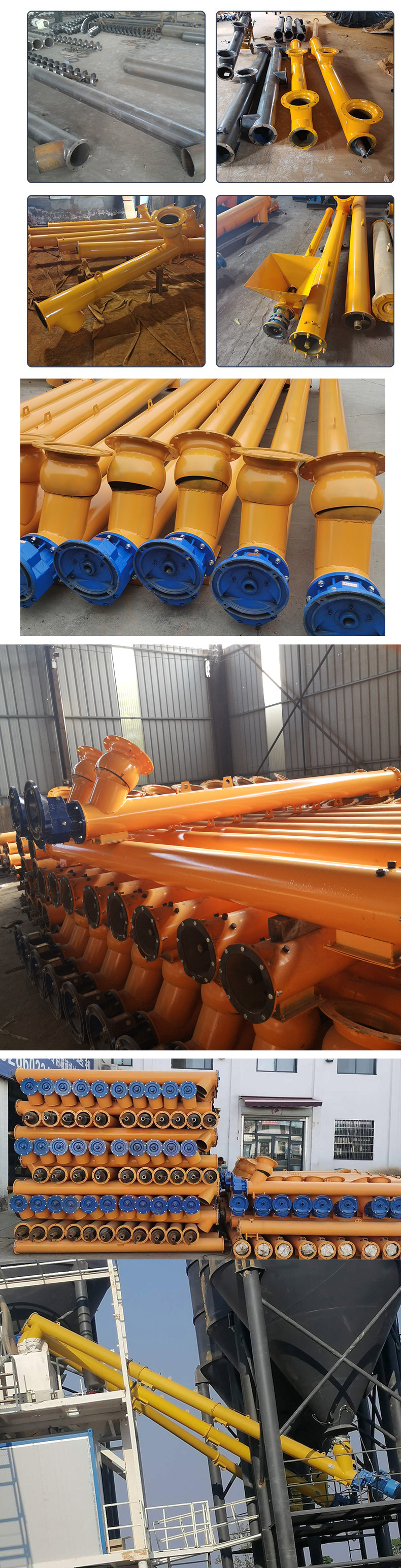

廠家展示

混凝土螺旋輸送機使用注意事項

混凝土攪拌站中的螺旋輸送機在輸送物料的同時，對物料顆粒進行切碎和分離；所以適合于輸送內聚力小的的物料，或是不需要保持原有形狀的的物料。同質的物料更易于處理，這樣避免了不同形狀的物料在葉片和料槽中發生楔入，從而堵塞螺旋輸送機。從結構上來說，螺旋輸送機不能使運送的物料完全清空；在輸送機的葉片和料槽內總有一些殘余物料。因此，混凝土攪拌站由螺旋輸送機運送的物料必須及時清理。

1、每周有必要將水泥倉頂除塵設備中的振蕩器振蕩屢次，將除塵袋(濾棒)上粘灰清掉，保證跑氣疏通。

2、進料口輸送管內壁、螺旋輸送機出料口每周有必要全部整理一次，避免硬結塊和雜物堵卡和出料缺乏毛病。

3、較長時刻不運用需放空螺旋機內的水泥。

4、螺旋輸送機頭部外球軸承處、中部支承軸承處每四小時有必要注潤滑脂一次，尾部變速箱首次換油時刻為作業500小時，今后每年替換一次潤滑脂。
